[导读] 本文介绍了Op07中文资料汇总_Op07引脚图及功能_工作原理_特性参数及典型应用电路,Op07芯片是一种低噪声,非斩波稳零的双极性(双电源供电)运算放大器集成电路。OP07同时具有输入偏置电流低和开环增益高。

关键词:OP07程控放大器运算放大器

  一、Op07中文资料汇总-Op07介绍及原理

  Op07芯片是一种低噪声,非斩波稳零的双极性(双电源供电)运算放大器集成电路。由于OP07管脚图OP07具有非常低的输入失调电压(对于OP07A最大为25μV),所以OP07在很多应用场合不需要额外的调零措施。OP07同时具有输入偏置电流低(OP07A为±2nA)和开环增益高(对于OP07A为300V/mV)的特点,这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。



Op07中文资料汇总_Op07引脚图及功能_工作原理_特性参数及典型应用电路

  图1   op07封装图

  宽的输入电压范围(最少±13V)与高达110dB(OP07A)的共模抑制比和高输入阻抗的结合,在同相电路阻态中提供了很高的精度,即使在很高的闭环增益下,也能保持极好的线性和增益精度。

  失调和增益对时间或温度变化的稳定性也是极好的。不加外调零措施的OP07的精度和稳定性,即使在高增益下也能使OP07成为一种新的仪器用和军用的工业标准。

  op07特点:

  超低偏移:1501V最大

  低输入偏置电流:1.8n&。

  低失调电压漂移:0.5H7/C

  超稳定,时间:2HV/month最大

  高电源电压范围:土3V至土22V

  二、Op07中文资料汇总-Op07引脚图功能及内部结构

  1、Op07管脚图



Op07中文资料汇总_Op07引脚图及功能_工作原理_特性参数及典型应用电路

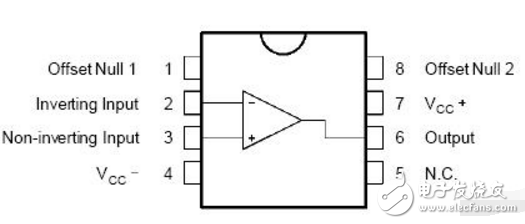

  图2  Op07管脚图

  2、Op07引脚功能说明

  1脚:偏置平衡(调零端)

  2脚:反向输入端

  3脚:正向输入端

  4脚:GND

  5脚:空脚

  6脚:输出

  7脚:VCC+

  8脚:偏置平衡(调零端)
