AD620的工作原理(含AD620引脚图及功能_电气特性及应用电路)

[导读] AD620是一款低成本、高精度仪表放大器,仅需要一个外部电阻来设置增益,增益范围为1至10,000。此外,AD620采用8引脚SOIC和DIP封装,尺寸小于分立电路设计,并且功耗更低(最大工作电流仅1.3mA),因而非常适合电池供电及便携式(或远程)应用。

关键词:ad620放大器

  一、AD62​0简介

  AD620是一款低成本、高精度仪表放大器,仅需要一个外部电阻来设置增益,增益范围为1至10,000。此外,AD620采用8引脚SOIC和DIP封装,尺寸小于分立电路设计,并且功耗更低(最大工作电流仅1.3mA),因而非常适合电池供电及便携式(或远程)应用。

  AD620具有高精度(最大非线性度40ppm)、低失调电压(最大50HV)和低失调漂移(最大0.6HV/。C)特性,是电子秤和传感器接口等精密数据采集系统的理想之选。此外,AD620还具有低噪声、低输入偏置电流和低功耗特性,使之非常适合ECG和无创血压监测仪等医疗应用。

  由于其输入级采用Super[3eta处理,因此可以实现最大1.0nA的低输入偏置电流。AD620在1kHz时具有9nVA/Hz的低输入电压噪声,在0.1Hz至10Hz带宽上的噪声为0.28HV峰峰值,输入电流噪声为O.lpAA/Hz,因而作为前置放大器使用效果很好。AD620还非常适合多路复用应用,其0.01%建立时间为15us,而且成本很低,足以实现每通道一个仪表放大器的设计。

  二、电气特性及参数   2.1特性:

  1)易于使用

  增益通过一个外部电阻设置

  (增益范围:1至10,000)

  宽电源电压范围(±2.3V至+18V)

  性能高于3运放分立仪表放大器设计

  采用8引脚DIP和SOIC封装

  低功耗,最大工作电流1.3mA

  2)出色的直流性能(B级)

  输入失调电压:50VV(最大值)

  输入失调漂移:0.6yV/。C(最大值)

  输入偏置电流:1.0nA(最大值)

  共模抑制比:100dB(最小值,G=10)

  3)低噪声

  输入电压噪声:9nV/yHz(1kHz)

  0.28yV峰峰值噪声(O.lHz至10Hz)

  4)出色的交流特性

  带宽:120kHz(G=100)

  0.01%建立时间:15¨s

  2.2参数:

  1)推荐值

  电源电压:±15V;

  电源电流:0.9mA;

  短路电流:±18mA;

  转换速率:1.5V/μs;

  工作温度(C级):-40~85℃。

  2)极限值

  电源电压:±18.0V;

  存贮温度(C级):-65~150℃;

  内部功耗:650mW;

  共模输入电压:±VS;

  差模输入电压:±25V;

  输出短路持续时间:无限制。

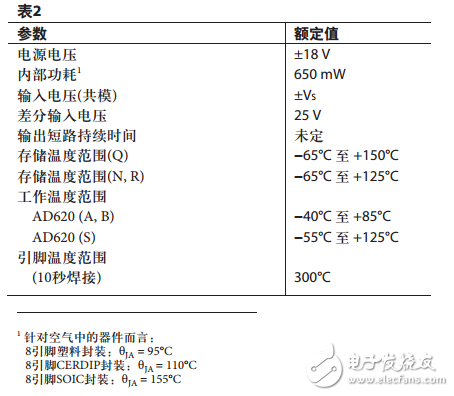

  2.3绝对最大额定值
